Cách Chọn Dòng Định Mức RCBO Mitsubishi Theo Công Suất Tải

17-09-2026 14:15

Dòng định mức RCBO là gì?

Dòng điện định mức, thường ký hiệu là In và tính bằng A (Ampere), là giá trị dòng điện mà thiết bị được thiết kế để làm việc theo điều kiện quy định.

Ví dụ, trên RCBO có thể bắt gặp các giá trị dòng định mức như 10A, 16A, 20A, 25A, 32A...

Giá trị thực tế cần lựa chọn phụ thuộc vào model và thiết kế của mạch.

Bước 1: Xác định công suất tải

Trước tiên cần xác định tổng công suất của thiết bị được kết nối vào mạch.

Ví dụ:

Đèn chiếu sáng.
Ổ cắm.
Máy lạnh.
Máy nước nóng.
Máy bơm.
Thiết bị gia dụng.
Máy móc và thiết bị công nghiệp.

Nếu có nhiều thiết bị dùng chung một mạch, cần xem xét tổng tải và khả năng các thiết bị hoạt động đồng thời.

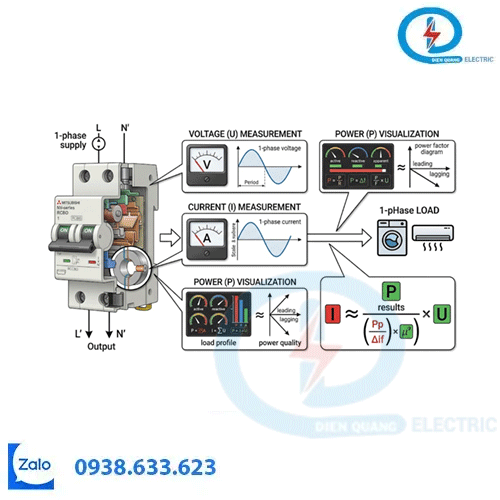

Bước 2: Tính dòng điện của tải

Với mạch điện 1 pha, có thể ước tính:

I ≈ P / (U × cosφ)

Trong đó:

I: dòng điện tải, đơn vị A.
P: công suất tải, đơn vị W.
U: điện áp, đơn vị V.
cosφ: hệ số công suất.

Với tải thuần trở, cosφ có thể gần 1 nên phép tính có thể đơn giản hơn.

Đối với hệ thống 3 pha, cần sử dụng công thức phù hợp với điện áp dây, công suất và hệ số công suất của tải.

Bước 3: Không chọn RCBO chỉ dựa vào dòng tải

Đây là điểm rất quan trọng.

Giả sử dòng làm việc của mạch được tính toán là một giá trị nhất định, không có nghĩa là chỉ cần chọn RCBO có dòng định mức gần nhất.

Cần đồng thời xem xét:

Dòng tải ≤ Dòng định mức thiết bị ≤ Khả năng chịu dòng của dây dẫn

Đây là nguyên tắc cơ bản khi phối hợp thiết bị bảo vệ với dây dẫn, nhưng giá trị cụ thể còn phụ thuộc vào tiêu chuẩn, phương pháp lắp đặt, nhiệt độ, số mạch đi chung và các điều kiện thực tế.

Ví dụ tham khảo

Giả sử một mạch 1 pha có:

Công suất tải: 3.000 W
Điện áp: 220 V
Giả sử cosφ ≈ 1

Dòng điện ước tính:

I ≈ 3.000 / 220 ≈ 13,6 A

Từ dòng tải này, kỹ thuật viên sẽ tiếp tục kiểm tra tiết diện dây dẫn, điều kiện lắp đặt và yêu cầu bảo vệ để lựa chọn dòng định mức RCBO phù hợp.

👉 Đây chỉ là ví dụ tính toán minh họa. Không nên lấy trực tiếp kết quả này làm giá trị RCBO cho một hệ thống thực tế nếu chưa kiểm tra toàn bộ điều kiện thiết kế.

Phân biệt dòng định mức A và dòng rò mA

Đây là hai thông số rất dễ bị nhầm.

Dòng định mức – A

Liên quan đến khả năng mang tải và chức năng bảo vệ quá dòng.

Dòng rò tác động – mA

Liên quan đến chức năng phát hiện dòng điện rò.

Ví dụ, một RCBO có thể có thông số về dòng định mức tính bằng A và một thông số riêng về dòng rò tác động tính bằng mA.

Hai giá trị này không thể thay thế cho nhau.

Tải khác nhau có thể cần cách lựa chọn khác nhau

Mạch chiếu sáng

Thường có công suất tải tương đối nhỏ, nhưng vẫn cần tính tổng tải và lựa chọn dây dẫn, RCBO phù hợp.

Mạch ổ cắm

Cần xem xét số lượng ổ cắm, thiết bị có khả năng kết nối và tải sử dụng thực tế.

Máy lạnh, máy bơm

Có thể xuất hiện đặc tính khởi động khác với tải thuần trở. Vì vậy cần xem xét đặc tính của tải khi lựa chọn thiết bị.

Máy móc công nghiệp

Cần xem xét công suất, dòng làm việc, dòng khởi động, hệ thống điện và yêu cầu phối hợp bảo vệ.

Kết luận

Để chọn dòng định mức RCBO Mitsubishi theo công suất tải, có thể thực hiện theo trình tự:

Công suất tải → Tính dòng điện → Kiểm tra dây dẫn → Xem xét đặc tính tải → Chọn dòng định mức RCBO → Kiểm tra các thông số khác

Đồng thời, cần nhớ rằng dòng định mức A không phải là dòng rò mA. Đây là hai thông số riêng biệt và đều quan trọng khi lựa chọn RCBO.

👉 Nếu cần tư vấn RCBO Mitsubishi theo công suất tải, hãy cung cấp công suất thiết bị, điện áp, loại tải và thông tin dây dẫn để Thiết Bị Điện Quang hỗ trợ lựa chọn phù hợp.
