Cách Chọn Dòng Định Mức ACB Mitsubishi Theo Công Suất Tải

05-09-2026 14:15

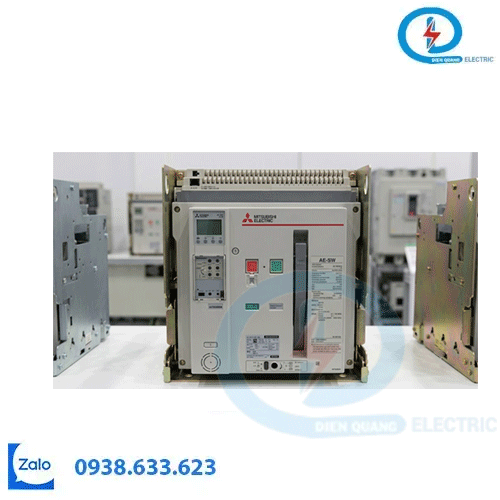

Dòng định mức ACB là gì?

Dòng định mức là giá trị dòng điện mà thiết bị được thiết kế để làm việc theo điều kiện và thông số kỹ thuật quy định.

Trong thực tế, dòng định mức của ACB cần được lựa chọn dựa trên dòng thiết kế của hệ thống, chứ không đơn giản là lấy tổng công suất rồi chọn một ACB có dòng thật lớn.

Từ công suất tải tính dòng điện

Đối với hệ thống 1 pha, có thể tham khảo:

I = P / (U × cosφ)

Trong đó:

I: dòng điện tải.
P: công suất.
U: điện áp.
cosφ: hệ số công suất.

Đối với hệ thống 3 pha:

I = P / (√3 × U × cosφ)

Ví dụ, với hệ thống 3 pha, khi biết công suất tải, điện áp và hệ số công suất, có thể ước tính dòng điện để làm cơ sở lựa chọn thiết bị.

Tuy nhiên, đây chỉ là bước tính tham khảo. Thiết kế thực tế còn phải xét đến đặc tính tải, hiệu suất, hệ số sử dụng và các điều kiện vận hành khác.

Không nên chọn ACB chỉ dựa vào công suất

Một sai lầm thường gặp là:

“Công suất lớn → chọn ACB có dòng càng lớn.”

Cách chọn này chưa đủ chính xác.

Cần xem xét đồng thời:

Công suất → Dòng tải → Dòng thiết kế → Dòng định mức ACB → Khả năng cắt → Phối hợp bảo vệ

Đặc biệt với hệ thống có nhiều loại tải, dòng điện thực tế có thể khác với phép tính đơn giản từ tổng công suất.

Những yếu tố ảnh hưởng đến lựa chọn dòng định mức

1. Dòng tải thực tế

Đây là cơ sở quan trọng nhất để xác định dòng định mức phù hợp.

2. Đặc tính phụ tải

Hệ thống có thể bao gồm nhiều loại tải như:

Động cơ.
Máy móc sản xuất.
Hệ thống chiếu sáng.
Thiết bị HVAC.
Máy biến áp.
Thiết bị công nghiệp.

Mỗi loại tải có đặc tính vận hành khác nhau, vì vậy cần xem xét trong quá trình thiết kế.

3. Dòng khởi động

Đối với một số loại tải, đặc biệt là động cơ, dòng điện khi khởi động có thể cao hơn dòng làm việc bình thường.

Vì vậy cần xem xét đặc tính khởi động để tránh lựa chọn thiết bị không phù hợp.

4. Khả năng cắt

Ngoài dòng định mức, cần kiểm tra khả năng cắt của ACB so với dòng ngắn mạch dự kiến tại vị trí lắp đặt.

Hai thông số này có ý nghĩa khác nhau và không nên nhầm lẫn.

5. Phối hợp bảo vệ

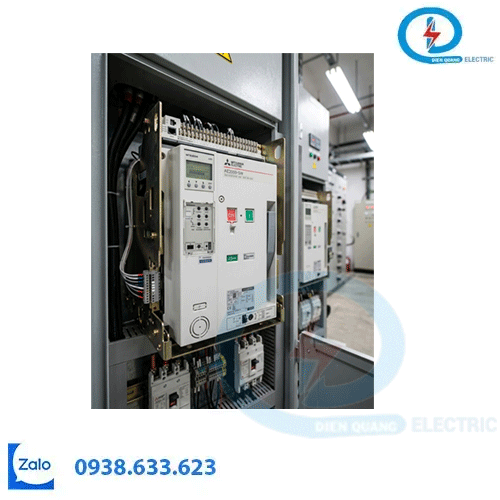

ACB thường nằm ở cấp trên của hệ thống, có thể phối hợp với MCCB hoặc MCB ở các cấp phía dưới.

Việc lựa chọn dòng định mức và cài đặt bảo vệ cần được xem xét cùng toàn bộ hệ thống để đạt được sự phối hợp phù hợp.

Ví dụ minh họa

Giả sử một hệ thống điện 3 pha có:

Công suất tải: P
Điện áp: U
Hệ số công suất: cosφ

Dòng tải tham khảo:

I = P / (√3 × U × cosφ)

Sau khi có dòng tải, kỹ thuật viên sẽ tiếp tục xem xét dòng thiết kế, điều kiện vận hành và yêu cầu bảo vệ để lựa chọn dòng định mức ACB phù hợp.

Do đó, không nên lấy một con số dòng định mức cố định cho mọi hệ thống có cùng công suất.

Các bước lựa chọn dòng định mức ACB

Bước 1: Xác định tổng công suất và đặc tính tải.

Bước 2: Tính hoặc xác định dòng điện thiết kế.

Bước 3: Xem xét hệ số sử dụng và điều kiện vận hành.

Bước 4: Xác định dòng định mức ACB phù hợp.

Bước 5: Kiểm tra khả năng cắt.

Bước 6: Kiểm tra phối hợp bảo vệ với các thiết bị phía dưới.

Bước 7: Đối chiếu với catalogue của model ACB Mitsubishi.

Kết luận

Để chọn đúng dòng định mức ACB Mitsubishi, không nên chỉ nhìn vào công suất tải.

Cần bắt đầu từ dòng điện thiết kế, sau đó xem xét đặc tính phụ tải, dòng khởi động, khả năng cắt và phối hợp bảo vệ.

Có thể ghi nhớ nguyên tắc:

Công suất → Dòng tải → Dòng thiết kế → Dòng định mức ACB → Khả năng cắt → Phối hợp bảo vệ

Nếu bạn đang cần lựa chọn ACB Mitsubishi cho hệ thống điện cụ thể, nên cung cấp thông tin về công suất, điện áp, số pha và loại tải để có cơ sở lựa chọn phù hợp.

Thiết Bị Điện Quang hỗ trợ tư vấn lựa chọn thiết bị đóng cắt theo nhu cầu sử dụng thực tế.
