Công suất động cơ có quyết định dải dòng rơ le nhiệt không?
Công suất động cơ có liên quan đến dòng điện làm việc nhưng không thể dùng công suất để thay thế hoàn toàn thông số dòng điện định mức.
Dòng điện của động cơ còn phụ thuộc vào nhiều yếu tố như:
- Điện áp.
- Số pha.
- Hiệu suất động cơ.
- Hệ số công suất.
- Điều kiện tải.
- Thiết kế của động cơ.
Do đó, thông số trên nameplate động cơ hoặc tài liệu kỹ thuật nên được ưu tiên khi lựa chọn.
Bước 1: Xác định dòng định mức của động cơ
Hãy kiểm tra nhãn động cơ để tìm thông số dòng điện định mức, thường được biểu thị bằng A (Ampere).
Ví dụ:
Motor → Rated Current: 6.8A
Khi đó, cần tìm model rơ le nhiệt Mitsubishi có dải điều chỉnh bao phủ mức dòng này.
Bước 2: Chọn dải điều chỉnh phù hợp
Giả sử một model có dải điều chỉnh:
5 – 8A
Nếu dòng định mức của động cơ nằm trong dải này thì model có thể được xem xét.
Tuy nhiên, việc lựa chọn cuối cùng vẫn cần kiểm tra thêm catalogue và điều kiện vận hành thực tế.
Không nên chọn một model có dải dòng quá xa so với dòng động cơ chỉ vì “có thể chỉnh được”.
Bước 3: Cài đặt theo dòng động cơ
Sau khi chọn đúng dải, cần thiết lập dòng tác động theo hướng dẫn kỹ thuật và yêu cầu của động cơ.
Ví dụ:
Dòng định mức động cơ: 6.8A
→ Chọn rơ le có dải phù hợp.
→ Cài đặt theo giá trị và phương pháp được nhà sản xuất/thiết kế hệ thống quy định.
Việc cài đặt không nên tùy ý tăng lên mức cao nhất của rơ le chỉ để tránh tình trạng thiết bị tác động.
Có thể chọn rơ le nhiệt theo công suất kW không?
Có thể dùng công suất để ước lượng ban đầu, nhưng không nên lấy công suất làm căn cứ duy nhất.
Ví dụ, cùng là động cơ 7.5 kW nhưng nếu điện áp hoặc thông số động cơ khác nhau thì dòng định mức có thể không giống nhau.
Vì vậy, cách làm phù hợp hơn là:

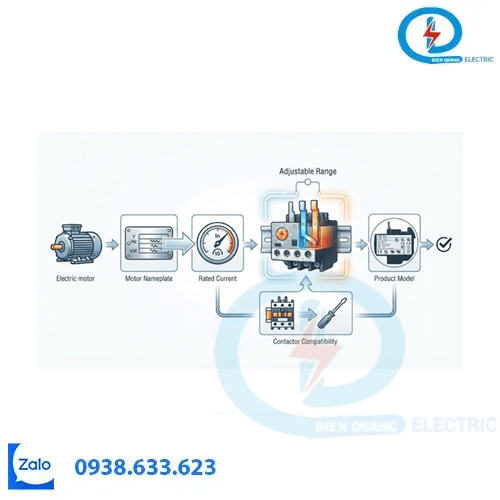

Công suất động cơ → tham khảo dòng → kiểm tra dòng trên nameplate → chọn dải rơ le → đối chiếu catalogue.
Bảng thông tin cần kiểm tra
| Thông tin | Mục đích |
|---|---|
| Công suất kW/HP | Xác định quy mô động cơ |
| Điện áp | Xác định điều kiện làm việc |
| Số pha | Xác định cấu hình hệ thống |
| Dòng định mức A | Căn cứ chính để chọn dải rơ le |
| Loại tải | Đánh giá điều kiện vận hành |

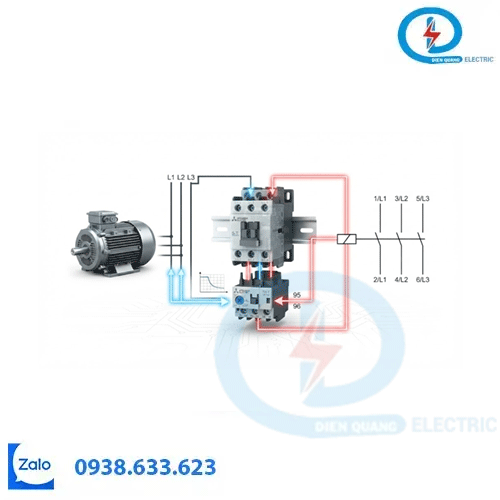

| Model contactor | Kiểm tra khả năng phối hợp |
| Dải dòng rơ le | Xác định model phù hợp |
Một số lỗi thường gặp
Chọn theo kW mà bỏ qua A
Đây là lỗi phổ biến nhất.
Chọn dải quá rộng
Một dải quá rộng không đồng nghĩa với việc thiết bị sẽ phù hợp nhất với mọi động cơ.
Cài đặt dòng quá cao
Việc tăng mức cài đặt chỉ để tránh rơ le tác động có thể làm giảm hiệu quả bảo vệ quá tải.
Không kiểm tra model
Các dòng rơ le nhiệt Mitsubishi khác nhau có thể có thông số và khả năng phối hợp khác nhau.
Kết luận
Dải dòng là yếu tố quan trọng khi chọn Rơ Le Nhiệt Mitsubishi, nhưng cách chọn không nên chỉ dựa vào công suất động cơ.
Hãy bắt đầu từ dòng định mức trên nameplate, sau đó kiểm tra dải điều chỉnh, model, đặc tính tác động và khả năng phối hợp với contactor.
👉 Thiết Bị Điện Quang có thể hỗ trợ tư vấn lựa chọn Rơ Le Nhiệt Mitsubishi dựa trên công suất, dòng định mức và thông số động cơ.
