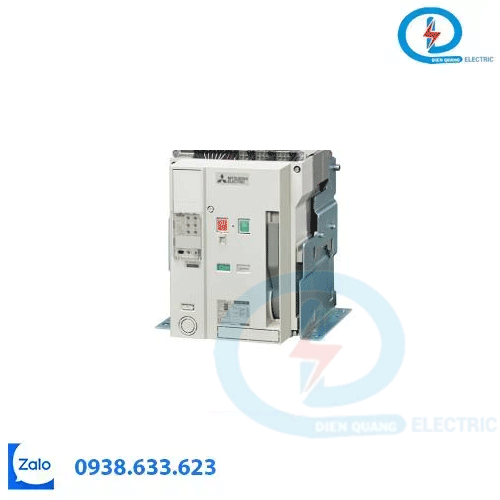

1. Xác định vị trí lắp đặt ACB

Trước tiên cần xác định ACB sẽ được lắp ở đâu trong hệ thống.

Một số vị trí thường gặp:

  • Tủ điện tổng.
  • Tủ phân phối chính.
  • Đầu vào hệ thống điện.
  • Các cấp phân phối quan trọng.
  • Hệ thống điện nhà máy, nhà xưởng và công trình.

Vị trí lắp đặt sẽ ảnh hưởng đến yêu cầu về dòng điện, khả năng cắt và các chức năng bảo vệ của ACB.

2. Xác định dòng điện của hệ thống

Đây là một trong những thông số quan trọng nhất khi lựa chọn ACB.

Cần xác định dòng điện thiết kế hoặc dòng tải của hệ thống để lựa chọn dòng định mức ACB phù hợp.

Đối với tải 1 pha, công suất và dòng điện có thể được tham khảo theo công thức:

I = P / (U × cosφ)

Đối với tải 3 pha:

I = P / (√3 × U × cosφ)

Đây là công thức tham khảo cơ bản. Khi thiết kế thực tế cần xem xét thêm hiệu suất, hệ số sử dụng, điều kiện vận hành và đặc tính của từng loại tải.

3. Chọn dòng định mức phù hợp

Sau khi xác định dòng tải, cần lựa chọn ACB có dòng định mức phù hợp với yêu cầu của hệ thống.

Không nên chọn ACB chỉ dựa vào nguyên tắc “dòng càng lớn càng tốt”.

ACB quá lớn có thể khiến thiết bị bảo vệ không phù hợp với yêu cầu của hệ thống, trong khi ACB quá nhỏ có thể không đáp ứng được dòng tải.

Vì vậy, cần kết hợp giữa:

Dòng tải → Dòng định mức ACB → Dây dẫn → Yêu cầu bảo vệ

4. Kiểm tra khả năng cắt

Khả năng cắt là yếu tố cần đặc biệt quan tâm đối với ACB được lắp trong hệ thống có dòng điện lớn.

Thiết bị cần có khả năng đáp ứng mức dòng sự cố dự kiến tại vị trí lắp đặt.

Do đó, khi lựa chọn ACB Mitsubishi cần kiểm tra thông số khả năng cắt trong catalogue của đúng model.

5. Lựa chọn số cực

Tùy cấu trúc hệ thống điện, có thể cần lựa chọn ACB 3P hoặc 4P.

Việc lựa chọn số cực cần dựa trên sơ đồ điện, hệ thống trung tính và yêu cầu cô lập nguồn.

Không nên chọn 3P hoặc 4P chỉ dựa trên thói quen sử dụng.

6. Xác định chức năng bảo vệ

Tùy dòng sản phẩm và cấu hình, ACB Mitsubishi có thể có các chức năng bảo vệ khác nhau.

Khi lựa chọn, cần xác định hệ thống cần bảo vệ như thế nào và kiểm tra khả năng đáp ứng của bộ bảo vệ trên model dự kiến sử dụng.

Đối với hệ thống nhiều cấp, cần đặc biệt quan tâm đến phối hợp bảo vệ giữa ACB với MCCB, MCB và các thiết bị phía sau.

7. Xác định phụ kiện và phương thức điều khiển

Ngoài thiết bị chính, một số hệ thống còn yêu cầu các phụ kiện phục vụ:

  • Đóng cắt từ xa.
  • Điều khiển.
  • Báo trạng thái.
  • Khóa liên động.
  • Giám sát.

Các phụ kiện phù hợp sẽ phụ thuộc vào dòng ACB và cấu hình thực tế.

8. Kiểm tra catalogue trước khi đặt hàng

Sau khi xác định các yêu cầu, cần đối chiếu với catalogue của đúng dòng ACB Mitsubishi.

Nên kiểm tra:

Model → Dòng định mức → Điện áp → Số cực → Khả năng cắt → Bộ bảo vệ → Phụ kiện → Kiểu lắp đặt

Đây là bước quan trọng giúp hạn chế tình trạng chọn sai model hoặc thiếu phụ kiện khi lắp đặt.

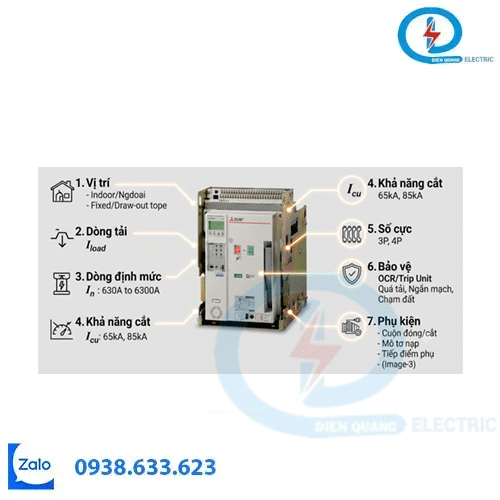

Quy trình chọn ACB Mitsubishi đơn giản

Có thể tóm tắt thành:

Xác định hệ thống
↓
Xác định dòng tải
↓
Chọn dòng định mức
↓
Kiểm tra khả năng cắt
↓
Chọn 3P/4P
↓
Xác định chức năng bảo vệ
↓
Chọn phụ kiện
↓
Đối chiếu catalogue và model

Kết luận

Lựa chọn ACB Mitsubishi không chỉ dựa vào dòng điện mà cần xem xét tổng thể yêu cầu của hệ thống.

Một ACB phù hợp cần đáp ứng đồng thời các yếu tố về dòng tải, dòng định mức, khả năng cắt, số cực, chức năng bảo vệ và cấu hình phụ kiện.

Nếu bạn đang lựa chọn ACB Mitsubishi cho tủ điện tổng, nhà máy, nhà xưởng hoặc công trình, hãy xác định thông số hệ thống trước khi lựa chọn model.
