ACB Mitsubishi Cho Nhà Máy – Bảo Vệ Hệ Thống Điện Công Suất Lớn

08-09-2026 14:45

Đặc điểm hệ thống điện trong nhà máy

Khác với hệ thống điện dân dụng, hệ thống điện nhà máy thường có:

Nhiều loại tải khác nhau.
Công suất sử dụng lớn.
Nhiều cấp phân phối.
Nhiều tủ điện và nhánh tải.
Các thiết bị cần vận hành liên tục.
Yêu cầu cao về an toàn và khả năng vận hành.

Vì vậy, thiết bị đóng cắt ở cấp tổng cần được lựa chọn dựa trên thông số và yêu cầu thực tế của toàn hệ thống.

ACB Mitsubishi được sử dụng ở vị trí nào trong nhà máy?

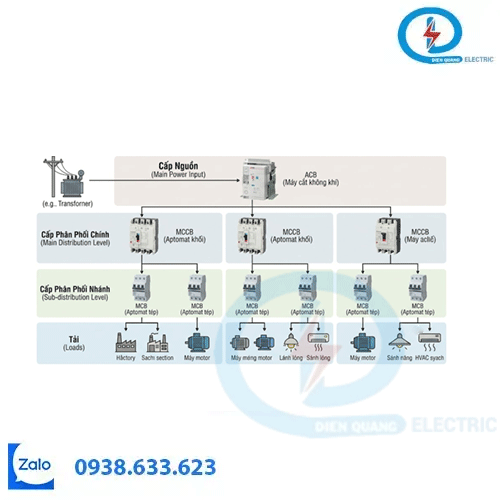

Một mô hình phân phối điện có thể được bố trí:

Nguồn điện → ACB tổng → Tủ điện chính → MCCB → Tủ phân phối → MCB/Thiết bị tải

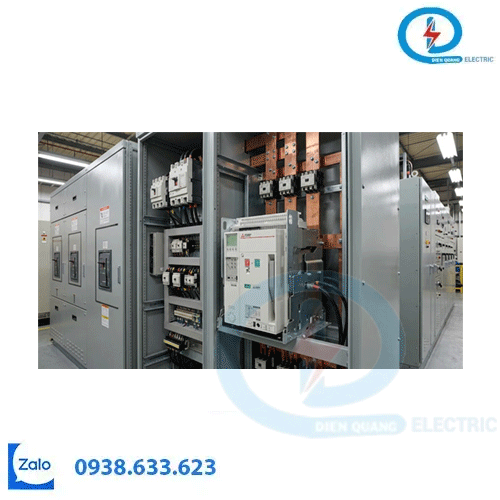

Trong đó, ACB thường được cân nhắc tại cấp có dòng điện lớn, chẳng hạn đầu vào của tủ điện tổng.

Cấu trúc thực tế có thể khác nhau tùy theo thiết kế của từng nhà máy.

1. Đáp ứng hệ thống có dòng điện lớn

Một trong những lý do ACB được sử dụng trong hệ thống điện công nghiệp là khả năng đáp ứng các vị trí có dòng điện lớn.

Khi lựa chọn, kỹ thuật viên cần xác định dòng tải tính toán và lựa chọn dòng định mức ACB phù hợp.

Không nên chọn thiết bị chỉ dựa trên công suất danh nghĩa của nhà máy mà bỏ qua đặc điểm tải và điều kiện vận hành.

2. Hỗ trợ bảo vệ hệ thống điện

Trong hệ thống điện nhà máy, sự cố tại cấp tổng có thể ảnh hưởng đến nhiều khu vực.

Vì vậy, việc lựa chọn thiết bị bảo vệ cần được xem xét cùng với toàn bộ hệ thống phân phối.

ACB với bộ bảo vệ phù hợp có thể giúp thực hiện các chức năng bảo vệ theo cấu hình của từng model.

3. Phối hợp với MCCB và MCB

Hệ thống điện nhà máy thường có nhiều cấp bảo vệ.

Ví dụ:

ACB → MCCB → MCB → Tải

Việc phối hợp các cấp thiết bị giúp hệ thống được tổ chức theo từng khu vực và từng nhóm tải.

Tuy nhiên, khả năng phối hợp cụ thể cần được kiểm tra dựa trên thông số của từng model và thiết kế hệ thống.

4. Thuận tiện cho vận hành và quản lý

Tại các hệ thống điện công nghiệp, việc đóng cắt nguồn tổng là một công việc quan trọng trong quá trình vận hành và bảo trì.

Tùy model, ACB Mitsubishi có thể được lựa chọn cùng các phụ kiện và chức năng điều khiển phù hợp với yêu cầu của tủ điện.

Những thông số cần kiểm tra trước khi chọn ACB cho nhà máy

Để lựa chọn đúng thiết bị, cần xem xét:

Dòng điện định mức

Phải phù hợp với dòng tải và thiết kế hệ thống.

Điện áp

Kiểm tra điện áp sử dụng của hệ thống và điện áp định mức của ACB.

Khả năng cắt

Cần lựa chọn phù hợp với mức dòng sự cố dự kiến tại vị trí lắp đặt.

Số cực

Lựa chọn 3P hoặc 4P tùy theo sơ đồ điện và yêu cầu của hệ thống.

Bộ bảo vệ

Kiểm tra chức năng bảo vệ và khả năng điều chỉnh theo từng model.

Phụ kiện

Xem xét các phụ kiện cần thiết cho việc điều khiển, báo trạng thái hoặc vận hành từ xa nếu hệ thống yêu cầu.

Kết luận

Đối với nhà máy có hệ thống điện công suất lớn, ACB Mitsubishi có thể được sử dụng tại các vị trí phân phối chính như tủ điện tổng, kết hợp với MCCB, MCB và các thiết bị khác để xây dựng hệ thống phân phối điện phù hợp.

Việc lựa chọn ACB cần dựa trên dòng tải, điện áp, khả năng cắt, số cực, bộ bảo vệ và yêu cầu vận hành thực tế.

👉 Nếu bạn đang thiết kế hoặc nâng cấp hệ thống điện cho nhà máy, hãy xác định rõ thông số hệ thống trước khi lựa chọn ACB.
