ACB 3P là gì?

3P (3 Pole) có nghĩa là thiết bị có 3 cực đóng cắt.

Cấu hình này thường được sử dụng trong các hệ thống điện 3 pha khi yêu cầu đóng cắt ba dây pha.

Tùy thiết kế hệ thống, dây trung tính có thể được xử lý theo phương án riêng.

ACB 4P là gì?

4P (4 Pole) có 4 cực đóng cắt, thường bao gồm ba pha và một cực trung tính.

Cấu hình này có thể được lựa chọn khi yêu cầu đóng cắt cả dây trung tính theo thiết kế của hệ thống.

Tuy nhiên, việc sử dụng 4P hay không còn phụ thuộc vào sơ đồ điện, phương án nối đất, hệ thống trung tính và yêu cầu vận hành.

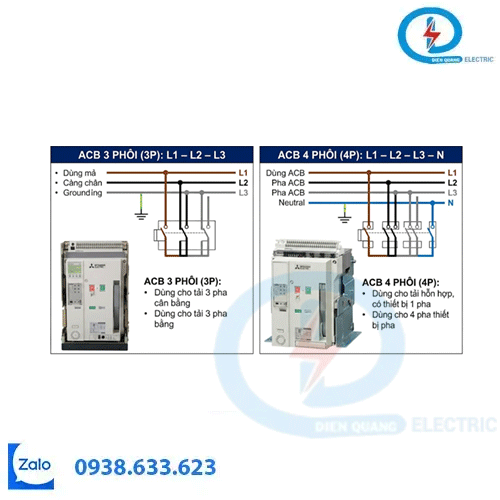

So sánh ACB 3P và 4P

Tiêu chí ACB 3P ACB 4P
Số cực 3 cực 4 cực
Hệ thống thường gặp Điện 3 pha Điện 3 pha có yêu cầu đóng cắt trung tính
Dây được đóng cắt 3 pha 3 pha + trung tính theo cấu hình
Lựa chọn Theo sơ đồ điện Theo sơ đồ và yêu cầu cô lập trung tính
Ứng dụng Tủ điện, hệ thống phân phối Tủ điện, hệ thống cần đóng cắt cả trung tính

Khi nào nên chọn ACB Mitsubishi 3P?

ACB 3P có thể được cân nhắc khi hệ thống yêu cầu đóng cắt ba pha và không cần đóng cắt dây trung tính bằng cực riêng của ACB.

Ví dụ có thể gặp trong một số hệ thống phân phối điện 3 pha được thiết kế theo phương án phù hợp với cấu hình 3P.

Tuy nhiên, cần căn cứ vào sơ đồ điện thực tế thay vì chỉ dựa vào loại công trình.

Khi nào nên chọn ACB Mitsubishi 4P?

ACB 4P có thể được xem xét khi hệ thống yêu cầu đóng cắt cả dây trung tính.

Cấu hình này có thể phù hợp với một số hệ thống mà việc cô lập nguồn cần bao gồm cả dây trung tính.

Đây là vấn đề liên quan đến thiết kế hệ thống, vì vậy cần được kỹ sư điện xác định dựa trên sơ đồ và tiêu chuẩn áp dụng.

3P hay 4P không phải là vấn đề “loại nào tốt hơn”

Một hiểu lầm thường gặp là ACB 4P sẽ tốt hơn ACB 3P vì có nhiều cực hơn.

Thực tế không phải như vậy.

3P và 4P phục vụ những yêu cầu khác nhau.

Nếu hệ thống chỉ cần đóng cắt ba pha, ACB 3P có thể phù hợp.

Nếu thiết kế yêu cầu đóng cắt cả trung tính, ACB 4P có thể là lựa chọn phù hợp.

Vì vậy, số cực cần được xác định từ sơ đồ điện và yêu cầu vận hành.

Những yếu tố cần kiểm tra trước khi chọn 3P hoặc 4P

Trước khi đặt hàng ACB Mitsubishi, nên kiểm tra:

  • Hệ thống 1 pha hay 3 pha.
  • Có dây trung tính hay không.
  • Có yêu cầu đóng cắt dây trung tính hay không.
  • Sơ đồ nối đất.
  • Vị trí lắp đặt ACB.
  • Yêu cầu cô lập nguồn.
  • Model ACB cụ thể.
  • Các tiêu chuẩn và yêu cầu kỹ thuật của công trình.

Kết luận

ACB Mitsubishi 3P và 4P không có loại nào tốt hơn tuyệt đối. Việc lựa chọn phụ thuộc vào cấu trúc và yêu cầu của hệ thống điện.

Có thể ghi nhớ:

ACB 3P: đóng cắt 3 pha.
ACB 4P: 3 pha + cực trung tính theo cấu hình thiết kế.

Nếu chưa chắc nên chọn 3P hay 4P, hãy kiểm tra sơ đồ điện và yêu cầu đóng cắt trung tính trước khi đặt hàng.

Thiết Bị Điện Quang có thể hỗ trợ tư vấn lựa chọn ACB Mitsubishi dựa trên thông số và nhu cầu của hệ thống.
